Come utilizzare il comando anello di AutoCad

tramite: O2O
Difficoltà: facile
17

Introduzione

Nei passaggi successivi di questa breve e semplice guida vi mostreremo come bisogna procedere per utilizzare il comando anello di AutoCad per poter creare dei cerchi con effetto riempimento, costituiti da polilinee e chiuse, dopo aver stabilito un preciso e determinato spessore. Seguiteci con molta attenzione e vi spiegheremo bene come è possibile realizzare questa creazione una volta che sono stati inseriti i valori di diametro interno, esterno e specificato il centro desiderato. Il trucco poi, sarà nel poter effettuare più copie di anelli con lo stesso diametro!

27

Occorrente

  • Software AutoCad 2009
37

Il primo passo da compiere è molto facile e comprensibile da eseguire, e consiste nell'andare ad avviare il programma AutoCad. Per farlo basterà semplicemente cliccare sul browser menù, la "A" grande che, generalmente, è posizionata in alto a sinistra del monitor. A questo punto bisognerà cliccare quindi sul menù "Disegna" e, una volta apertosi quest'ultimo, basterà cliccare nel menù a tendina sulla voce "anello". Se si è più pratici e si cerca di essere maggiormente veloci, il comando può essere lanciato direttamente dalla "barra dei comandi". Basterà, infatti, scrivere "anello" e premere invio sulla tastiera cliccando poi sul simbolo corrispondente (ved. Figura).

47

Digitando sulla tastiera il comando "anello" e premendo invio si passerà alla fase successiva, durante la quale bisognerà andare a specificare i diversi valori. Il primo è rappresentato dal diametro interno dell'anello: è importante inserire, come valore di riferimento, "10" dopodiché si cliccherà su invio per confermare. A questo punto, si dovrà eseguire lo stesso passaggio per specificare il valore del diametro esterno che, in tal caso, ha un valore di riferimento "12". Ora bisognerà premere nuovamente su invio per confermare anche questo passaggio. L'anello sarà quindi creato e dovrà essere posizionato in un punto centrale da scegliere. Mediante la figura allegata potrete avere un'idea di quello apparirà sul monitor con l'utilizzo di questo comando.

Continua la lettura
57

Si tenga sempre presente che questo è un comando davvero molto utile e particolare, che sarà in grado di risolvere il dilemma di come creare un cerchio con un determinato spessore e, ricorrendo a esso, grazie al suo semplice utilizzo, in pochi passi si riusciranno a creare e rappresentare diversi progetti lavorativi come, per esempio, dei circuiti elettrici che rispecchiano la realtà. Un'ultima, ma non meno importante funzione di questo comando è quella che consente anche la creazione di un anello pieno, solido, che può essere creato attraverso due modi: o si crea un anello normale e lo si riempie mediante un tratteggio pieno (solid) oppure, in modo ancora più semplice, basterà solamente inserire il valore "0" (zero) lì dove viene indicato il diametro interno. Come avrete notato, l'utilizzo del comando anello è piuttosto semplice e vi basterà solamente un po' di pratica per prendere dimestichezza con questa funzione.

67

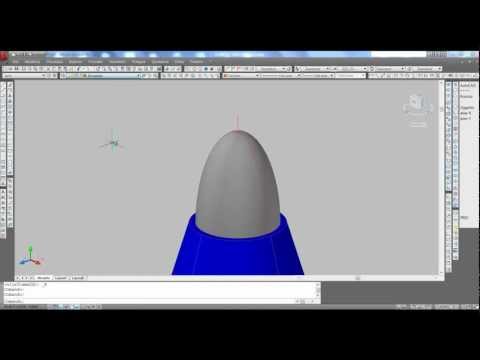

Guarda il video

77

Consigli

Non dimenticare mai:
  • Tanto esercizio
Alcuni link che potrebbero esserti utili:
