Come inserire un immagine in file AutoCAD

tramite: O2O
Difficoltà: media
16

Introduzione

Nel mondo dei progettisti, non può di certo mancare AutoCAD, completo rivoluzionario software CAD per la riproduzione e lo sviluppo di disegni bi/tridimensionali. Il programma creato nel 1982 dalla Autodesk è attualmente disponibile per PC e Tablet e il suo utilizzo permette di ingrandire le immagini riprodotte senza perdere qualità e risoluzione. Moltissimi sono gli ingegneri e architetti che utilizzando questo prodotto per creare oggetti o modelli tridimensionali all'avanguardia. Nonostante questo però, sono molti i tecnici che non sanno come inserire un'immagine nel loro file di lavoro dwg. A seguire troverete una guida che vi spiegherà come inserire un immagine in file Autocad.

26

Occorrente

  • Il programma AutoCAD
  • Un file dwg di AutoCAD
  • Un'immagine da inserire nel file dwg
36

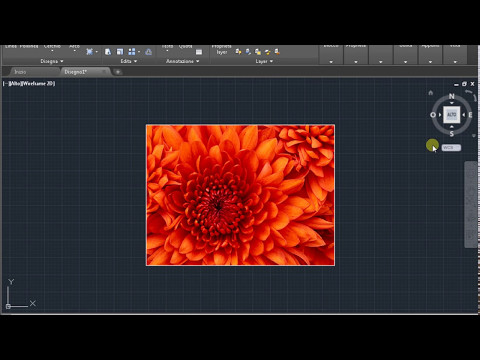

Come prima cosa aprite il file dwg con il programma di AutoCAD. Fatto ciò cliccate con il tasto destro del mouse l'“A” rossa che trovate nell'angolo in alto a sinistra dell'interfaccia del programma e digitate nella casella “Riferimento immagine raster”. Durante la digitazione, il programma cercherà in automatico il comando che vi serve, una volta apparso cliccate sopra per essere trasferiti in nuova finestra. Ora cercate un'immagine che volete inserire nel progetto, utilizzando la procedura standard del sistema operativo, dopodiché cliccate su "Apri".

46

È bene a tal proposito fare un esempio delle migliori impostazioni base che preferibilmente gli utenti meno esperti utilizzano: alla voce "Tipo di percorso", selezionate "Percorso completo". Come "Scala", spuntate la casella "Spec. Sullo schermo". Sotto "Rotazione" deselezionate "Spec. Sullo schermo" e vicino a "Angolo" digitare "0". Nel riquadro "Punto di inserimento", scegliete "Spec. Sullo schermo". Infine confermate i vari passaggi, premendo il pulsante "OK". Arrivati a questo punto, noterete subito che l’immagine inserita all'interno del blocco di AutoCAD, avrà le stesse caratteristiche di un qualsiasi file dwg e quindi si potrà operare impostando il fattore di scala adatto, spostandola, ruotandola e anche modificarla se necessario.

Continua la lettura
56

Per iniziare a modificare l’immagine, sarà necessario accedere al comando ribbon, selezionando la figura inserita precedentemente; infine basterà cliccare "Immagine" nella barra degli strumenti per vedere il vostro lavoro giungere al termine in modo completo e veloce. Una volta aperto il comando di ribbon, potrete regolare l'immagine con una vasta gamma di funzioni, come ad esempio cambiare la luminosità, il contrasto, la sfumatura, la trasparenza o anche ritagliarla, ma queste sono opzioni extra che si possono anche evitare. Buon lavoro.

66

Consigli

Non dimenticare mai:
  • Una volta aperto il comando di ribbon, potrete regolare l'immagine con una vasta gamma di funzioni, come ad esempio cambiare la luminosità, il contrasto, la sfumatura, la trasparenza o anche ritagliarla, ma queste sono opzioni extra che si possono anche evitare.
